低溫系統
Cryogenic Systems
賦同量子低溫恒溫器溫區可覆蓋0.3 K至4.2 K
并支持用戶定制化服務。

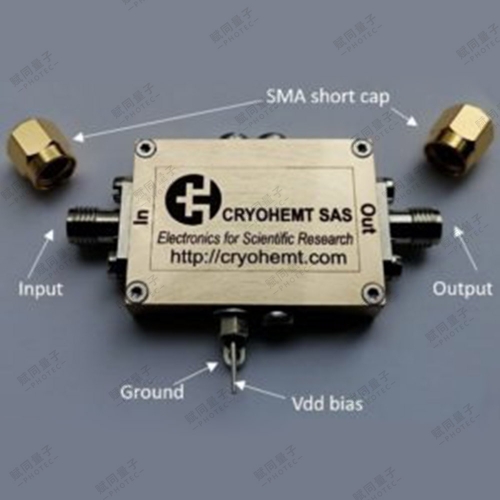

賦同量子自主研發的Helium Matrix系列低溫恒溫器,適用于低溫環境下的光學、電學、磁學等場景,溫區包括300 mK，800 mK,4K,10K等。用戶可以根據自身需求選擇個性化服務,選配項包括光學窗口、RF接口、DC接口、低溫放大電路、樣品座等。
-

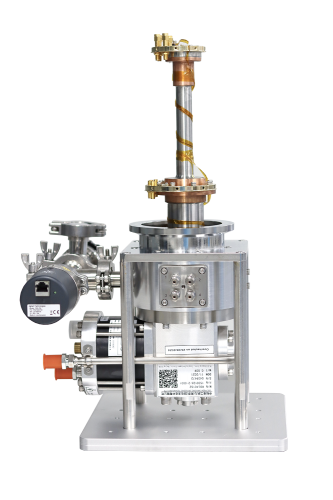

Helium Matrix-4K-Mini最低溫度
2K~4.2K
制冷機方案
G-M
冷量
0.1~1W @4.2k
溫度穩定性
±5mK~±50 mK
7x24h連續運行
射頻通道數
Up to 4
RF
SMA
DC接口
可選配
光學接口和通道
光纖，多達100個通道/自由空間窗口
光學接口尺寸
Φ 68x59mm
深度定制服務
-

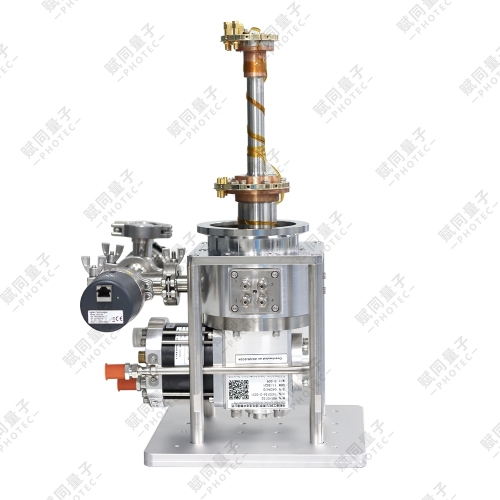

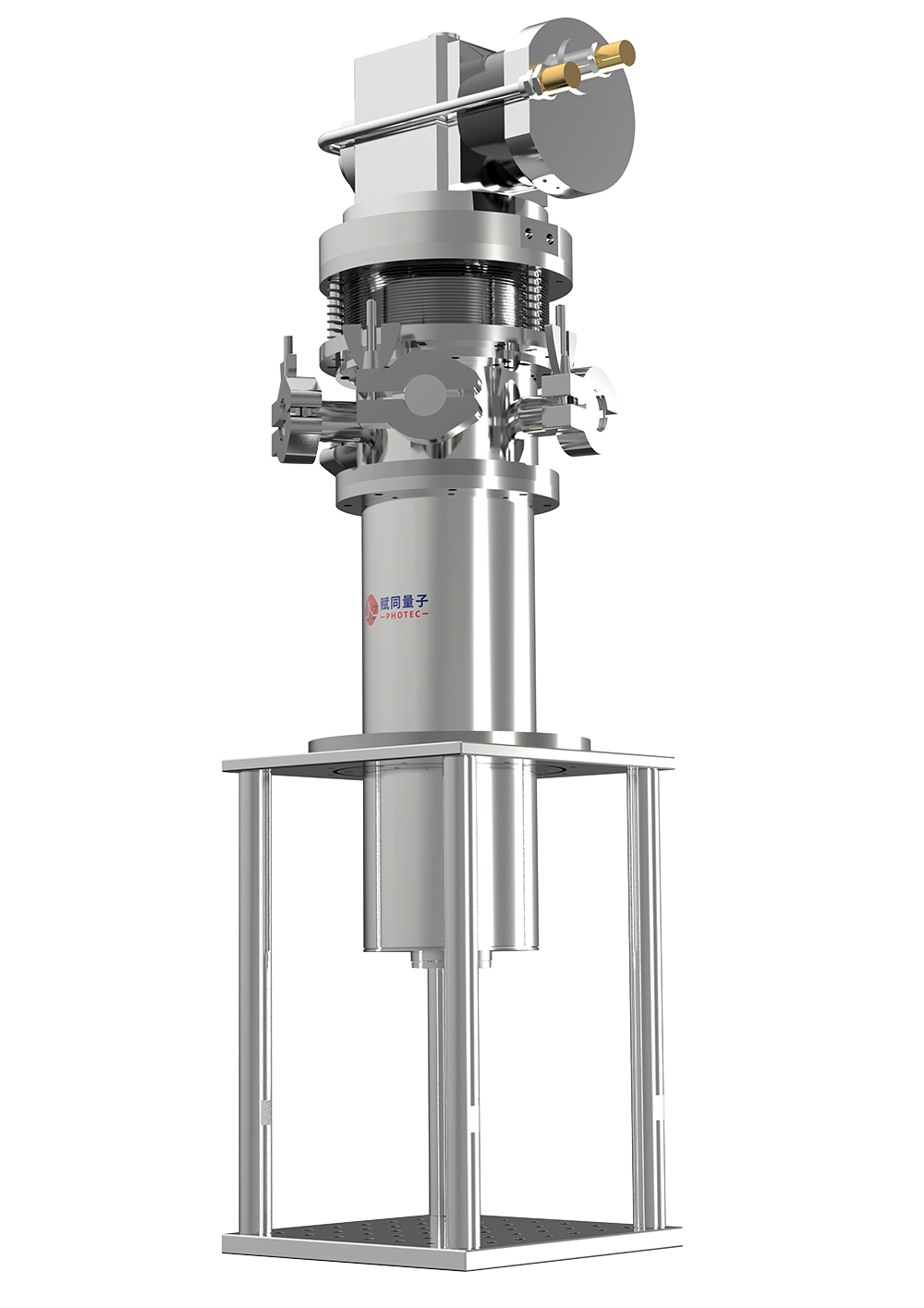

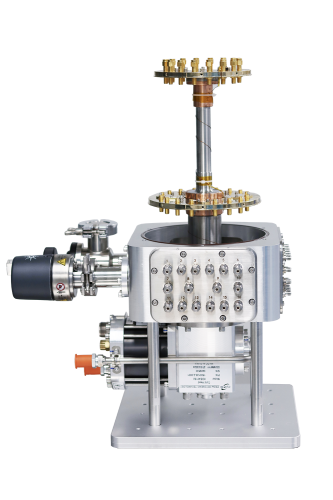

Helium Matrix-4K最低溫度
2K~4.2K
制冷機方案
G-M
冷量
0.1~1W @4.2k
溫度穩定性
±5mK~±50 mK
7x24h連續運行
射頻通道數
Up to 32
RF
SMA
DC接口
可選配
光學接口和通道
光纖，多達100個通道/光學窗口
光學接口尺寸
Φ 130x56 mm
深度定制服務
-

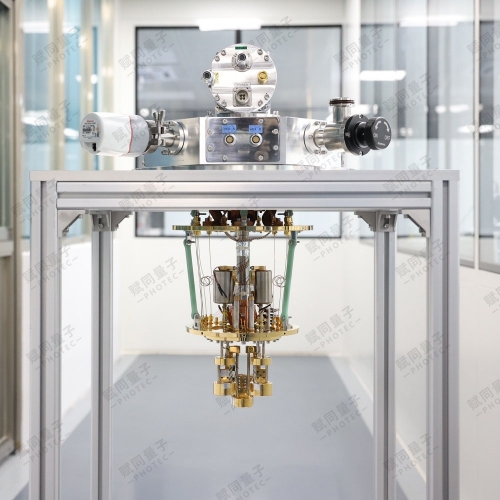

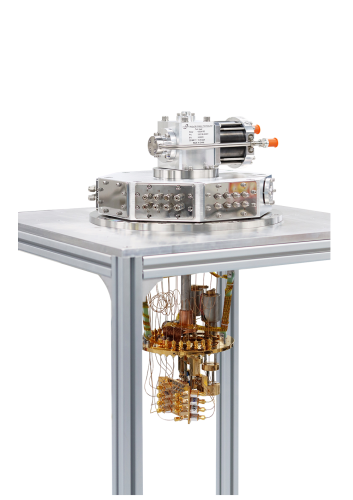

Helium Matrix-1K最低溫度
850 mK
制冷機方案
G-M和吸附
冷量
100 μW @850 mK
溫度穩定性
±25mK
7x24h連續運行
射頻通道數
Up to 32
RF
SMA
DC接口
可選配
光學接口和通道
光纖，多達100個通道/光學窗口
光學接口尺寸
Φ 190x135 mm
深度定制服務
-

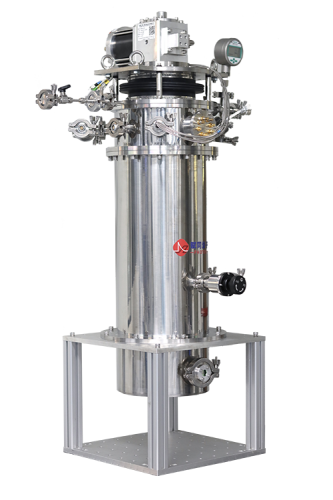

Helium Matrix-0.3K最低溫度
300 mk
制冷機方案
G-M和吸附
冷量
50 μW @350 mK
溫度穩定性
±25mK
7×24h連續運行
射頻通道數
Up to 16
RF
SMA
DC接口
可選配
光學接口和通道
光纖，多達100個通道/光學窗口
光學接口尺寸
Φ 190x135 mm
深度定制服務

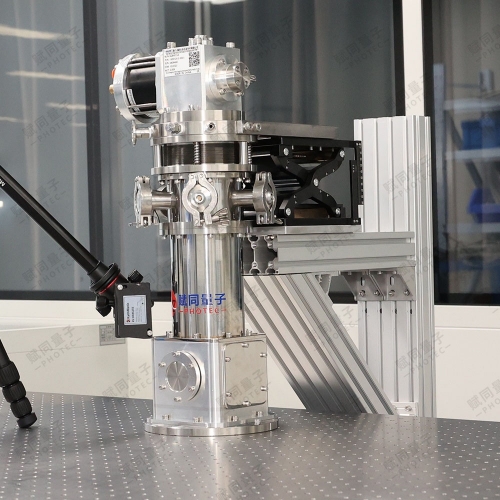

特色系統： 超低振動樣品室
在氣浮平臺上，通過設計冰箱與樣品室之間的隔離結構，實現樣品室的超低振動
安裝基地 被動式氣浮平臺 最低溫度 ≤3.0K Z軸振動 <100nm X/Y軸振動 <100nm
深度定制服務
為滿足用戶定制的系統要求，賦同量子可以在傳統的低溫系統之上提供各種升級選擇。 下單時，請?zhí)崆罢f明。
-

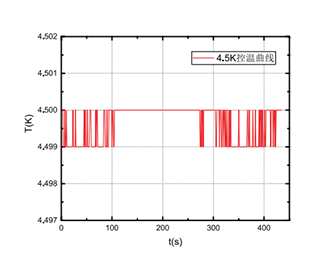

01.精確的溫度控制采用被動和主動相結合的溫度控制方法，實現了3K到60K之間的精確溫度控制要求
-

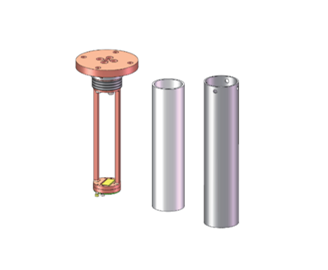

02.磁屏蔽樣品室屏蔽腔體由在低溫下保持高磁導率的特殊坡莫合金制成，在腔體內部實現磁屏蔽效果。
-
03.光學窗口通過使用真空密封窗口切片和低溫過濾，用戶的光路與低溫樣品耦合。
-

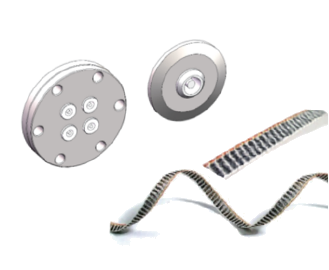

04.直流電纜&法蘭賦同量子可根據用戶需求采用高集成度、低熱泄漏的直流電纜，配合密封連接器和標準高真空法蘭，為低溫系統提供直流讀出解決方案。
